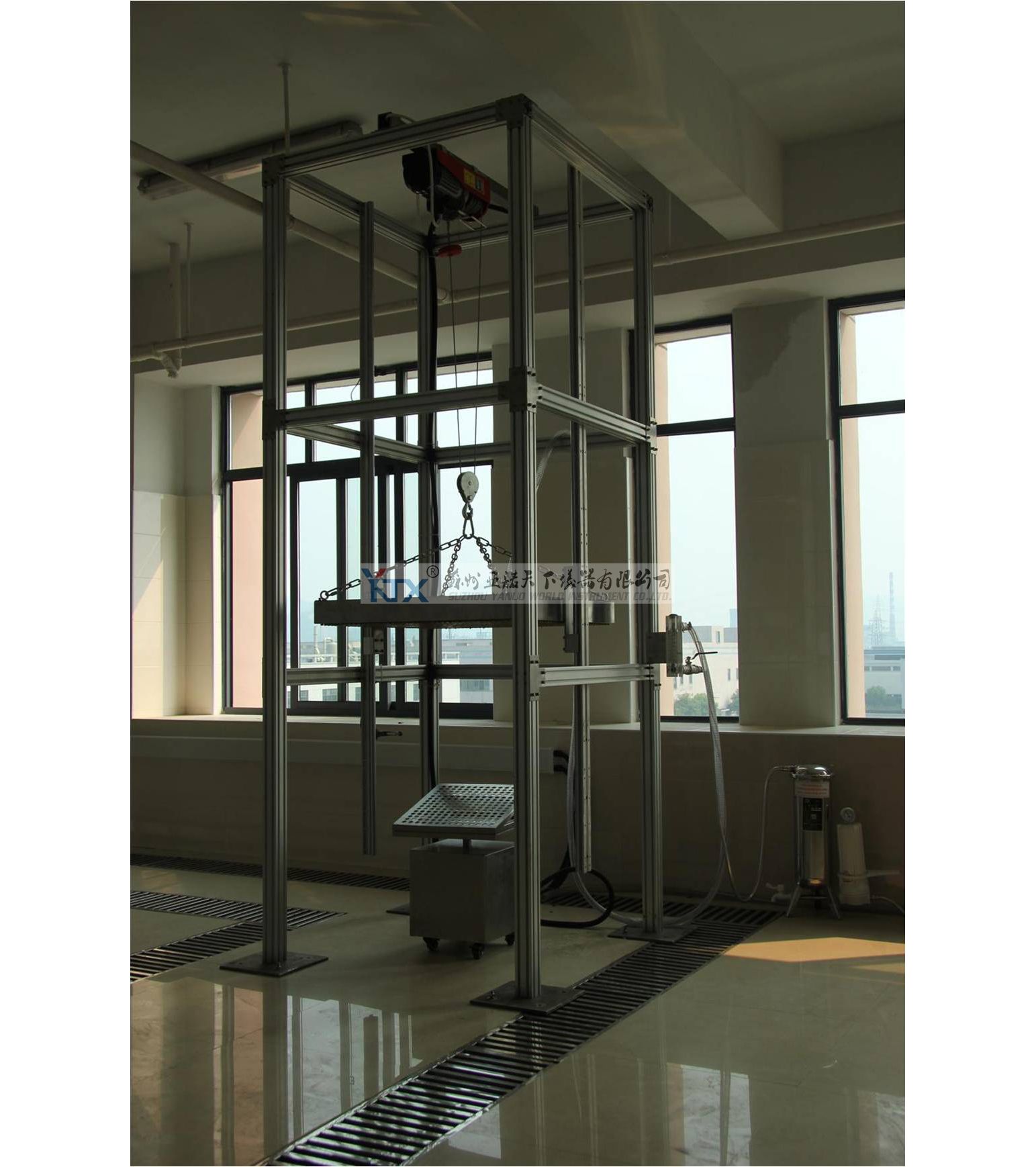

一、產品概述：

適用于進行產品的 IPX1、IPX2 測試。

IPX1是指防止滴水侵入, 垂直滴下的水滴（如凝結水）對器具不會造成有害影響;IPX2是指傾斜 15°時仍可防止滴水侵入,滴水對器具不會造成有害影響。

IPX1垂直滴水測試是按試樣正常工作位置擺放在以1r/min的旋轉樣品臺上，樣品頂部至滴水口的距離不大于200mm，滴水量為1-1.5 mm/min；試驗持續時間：10 min。

IPX2  傾斜15°滴水試驗是使試樣的一個面與垂線成15°角，樣品頂部至滴水口的距離不大于200mm，每試完一個面后，換另一個面，共四次；滴水量為3-3.5 mm/min；試驗持續時間： 4×2.5 min（共10 min）。

二、應用范圍：

該設備的主要作用是用于電子 電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

三、符合標準：

符合 IEC60529:2001《Degrees of protection provided by enclosures(IP Code)》、GB4208-2008《外殼防護等級(IP 代碼)》14.2.1、14.2.2 條款與圖 3 及 GB7000.1《燈具 **部分：一般要求與試驗》9.2.3條款要求。

四、產品特征：

1.水箱邊框：工業合金鋁（表面氧化）

2.設備機架，試樣轉臺全部由優質鋁合金及SUS304#不銹鋼板，確保長時間使用不生銹。

3. 滴雨板：采用真空設計，采用高防銹不銹鋼材質制造，經久耐用。

4.水箱上下封板：3mm SUS304 不銹鋼 (其中下封板有安裝針座的螺紋孔)

5.水箱升降驅動：絲桿(SUS304 不銹鋼T32X6) 、螺母裝置驅動升降，有防墜落等安全功能，當水箱下方有物體頂住水箱時，螺母會自動脫離水箱，有防止損壞水箱及各項物體的功能。

6.水箱升降導軌：成型導軌、膠質滑輪導輪

7.滴水孔徑：￠0.4mm

8.孔 距： 20mm

9.降雨量 ： 1+0. mm/min、 3+0mm/min ，用戶自設定參數( 誤差：+0.5mm/min)

10.滴水高度：200mm （設備自行控制和手動控制）

11.試驗時間：0-999min （可設定及中央控制）

12.試驗完成自動排空水箱積水并可用壓縮壓空氣吹干（防止積水結垢堵塞針頭）

13.機體材料：工業合金鋁型材

14.進口松下電機驅動，角度準確，時間準，質量壽命高

15. 轉盤；可傾斜15^o；

16. 可選防堵塞裝置（包含過濾器，氣泵和壓縮機）

17. 掛墻式結構，滴水盤運行平穩。
18. 滴雨流量：流量計自帶調節閥，手動精準調整。
19. 降雨裝置可以自動升降，噴嘴位于被測試物ZUI高點200mm處時自動停止（通過光電開關檢測）。
20. 噴嘴接觸位黃銅錐形設計，無需工具即可更換針頭；針頭下面安裝有不銹鋼網格防護罩，有效防止試驗操作人員頭部不小心碰到試驗針頭受傷。
21. 過濾措施：設備標配高精度的過濾器，能有效過濾自來水中的雜質；濾芯可定期更換。

五、產品參數：
