亞諾小編為您講解海綿壓陷硬度試驗方法
日期：2021-11-12 有2040人瀏覽
海綿大多為聚氨酯（PU）
聚氨酯分類：軟泡，硬泡，彈性體，膠粘劑（含密封劑），涂料
這次的試驗是以軟泡為樣品，物理性質：壓陷硬度指數，25%壓陷硬度/N，65%/25%壓陷比，75%壓縮永久變形，回彈率，拉伸長度，伸長率
“海綿壓陷試驗機”、可進行金屬與非金屬、高分子材料等的拉伸、壓縮、彎曲、低周疲勞等項目的檢測，可根據客戶產品要求按GB、ISO、ASTM、JIS、EN等標準編制，能自動求取最大試驗力，斷裂力，屈服力，抗拉強度，抗壓強度，彎曲強度，彈性模量，伸長率，定伸長應力，定應力伸長等參數。
由試驗主機和控制系統兩部分組成，儀器采用計算機控制，能夠全程按照標準測試數據，所有的操作在軟件里操作，試驗方便，操作簡單。可對試驗過程中的各種數據進行快速、準確的采集、處理，并可保存歷史數據、生成自定義報表、打印.
測試儀器符合GB/T10807-89,ISO 2439-1980標準

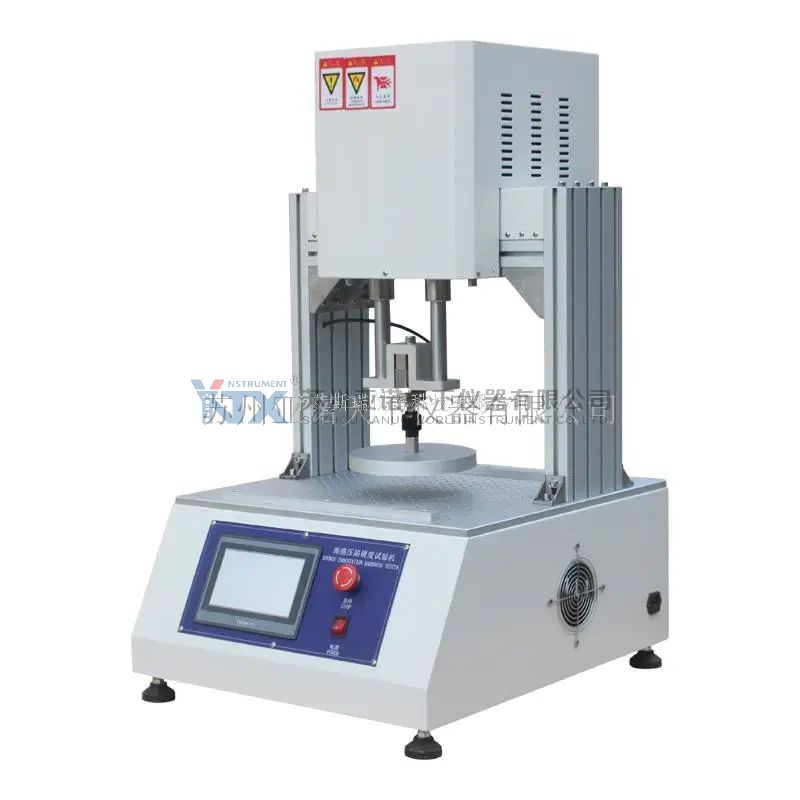

海綿壓陷試驗機
測試標準
l GB/T 10802軟質聚氨醋泡沫塑料
l GB/T 10807-2006 軟質泡沫聚合材料 硬度的測定(壓陷法)
l GB/T 12825-2003 高聚物多孔彈性材料 凹入度法硬度測定
l GB/T 18942.1-2003 高聚物多孔彈性材料 壓縮應力應變特性的測定 第1部分 低密度材料
l ASTM D3574 軟質多孔材料--板、粘合及模制聚氨酯泡沫試驗方法
l GBT 26392-2011 慢回彈泡沫 復原時間的測定
試驗要求
1、樣品邊長380+20mm，厚度為(50±2)mm，小于測試厚度應疊加到測試厚度；
2、如果試樣的泡孔結構具有方向性，則壓陷力所施加的方向應由供需雙方商定。通常，試驗時的壓陷方向應與產品實際使用時的受力方向一；
3、材料在生產后放置72h后方可進行試驗，可以證明經放置16h或48h與72h的試驗結果之差不大于士10%，試驗可以在放置16h 或 48h后進行；
4、試驗前將試樣放在不受彎曲變形和破壞的條件下，選擇GB/T2941-1991給定的下列其中一種環境條件，進行不少于16h的狀態調節；
l 溫度∶（23士2）℃，相對濕度∶（50士5）%;
l 溫度∶（27士2）℃，相對濕度∶（65士5）%；
操作步驟
根據GBT 10807-2006 軟質泡沫聚合材料 硬度的測定（壓陷法）A法、B法、C法進行測試；
設置參數：
1. 測試速度：100min/mm
2. 試樣厚度：50mm
預壓：
對試樣施加5N的力量，記錄其厚度，以100min/mm的速度壓入試樣70%，以同樣的速度卸載，執行三次；
無論是A法、B法、C法都要執行該步驟；
A法：
預壓結束后，立馬開始開始壓陷試樣厚度40%，保持變形，等待30s,記錄相應的 力值；
B法：
1. 預壓結束后，立馬開始壓入試樣厚度25%，保持變形，等待30s,測量力值；
2. 增加壓力，壓入試樣40%，保持變形，等待30s，測量力值；
3. 繼續增加壓力，壓入試樣65%，保持變形，等待30s,測量力值；
C法：
預壓結束后，立馬開始壓陷試樣厚度40%，記錄瞬時最大力值，然后卸載；
注意：此方法是校驗壓陷硬度；
測試結果分析
根據GB/T10802-2006標準
1、產品按25%壓陷硬度分8個等級，為245N，196N，151N，120N，93N，67N，40N，22N。
2、產品按恒定復合反復壓陷疲勞性能分為AP,BP,CO,DP四種（此類不做介紹）
本文位置：試驗解決方案同類閱讀
48小時熱度排行
- 創傷骨科應用 2023-12-14
- 安全鞋外底剛性試驗機 2023-04-23
- DIN55662涂層和清漆耐高壓水沖擊試驗 2023-04-01
- Ford FLTMBO160-04涂料油漆耐高壓水噴 2023-04-01
- Ford VCS 1029,54719高壓蒸汽噴射試驗 2023-04-01
- PV3987高光耐磨測試方法 2023-03-17
- 馬丁代爾織物耐磨性測試：ISO 12947最 2023-02-27
- 手機可靠性測試包括哪些檢測項目和標 2023-02-27
參與評論
